Módulo Control de Fase AC y control de encendido y apagado de cargas AC de estado sólido para Arduino, Raspberry Pi, Ti Launchpad, Chipkit, STM32F4 y Núcleo, microcontroladores Atmel, Microchip, etc.

El tutorial teórico y de Uso de este producto lo puedes observar aqui

Un video demostrativo de este producto aqui

Uso de App Android y Librería Arduino aquí

 Módulo Control AC de Fase y On-Off de cargas AC es traído por Electrónica Plug and Play, está disponible en Bogotá D.C. y se hacen envíos a toda Colombia.

 Características



  • Rango Voltaje de Lógica de control: 3 VDC – 5.5 VDC.
  • Señal de salida Detector de Cruce por Cero disponible en pin SYNC.
  • Amplitud del detector de cruce por cero: 100 microsegundos(useg).
  • Dimensiones: 4 cm X 4cm X 2.5cm
  • Lógica de control opticamente aislada de la parte de potencia y AC.
  • Rango de operación de Voltaje AC de entrada: 120 ±25% VAC.
  • Rango de Frecuencia de operación: 50 - 70 Hz.
  • Corriente de Salida: 3 Amperios.
  • Snubber RC para manejo de cargas inductivas incluido.
  • Señal de entrada de disparo en pin TRIGGER.
  • Para cargas con consumo superior a 3 Amperios un disipador es requerido.
  • Manipular con precaución voltajes AC presentes.



Beneficios y ventajas:



  • Control absoluto de transferencia de una señal AC a una carga AC sobre los cuatro cuadrantes, es decir de 0 grados a 360 grados.
  • Optoaislamiento entre las secciones DC y AC.
  • Control On-Off de una carga AC desde cualquier sistema embebido o microcontrolador que opere en el rango de voltaje de 3Vdc a 5Vdc.
  • Manejo de cargas resistivas e inductivas ya que posee una red Snubber.
  • Capacidad de manejo de cargas AC cuyo consumo no exceda los 3 Amperios, y agregándole un disipador puede manejar cargas cuyo consumo sea hasta de 6 Amperios.
  • Conexiones AC y de control DC sencillas.
  • Al ser un módulo de estado sólido la orden de activación o desactivación on-off es inmediata, a diferencia por ejemplo de relevos o contactores electromecánicos donde siempre existirán retardos.
  • Al ser un módulo de estado sólido no hay riesgo de generación de arcos o chispas eléctricos, a diferencia de dispositivos electromecánicos lo cuales no están exentos de ello.
  • Al ser un módulo de estado sólido puede conmutar infinitas veces sin sufrir desgastes en piezas electromecánicas lo que reduce el costo por reparaciones o mantenimientos.





Aplicaciones



  • Sistemas de control ON-OFF para cargas AC.
  • Control de velocidad para motores AC.
  • Control de intensidad de luces.



New!!! Nuevo!!!

Arduino Library icon     Librería Arduino Módulo Control de Fase Ac

app icon      App android para Módulo Control de Fase AC

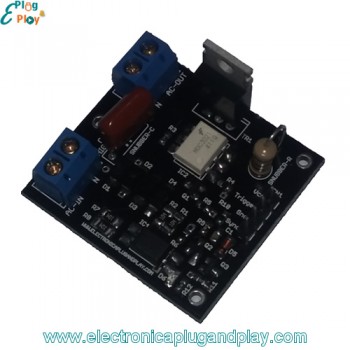

Módulo Control AC de Fase y On-Off de cargas AC

  • Código de Producto: Modulo control AC Arduino
  • SKU: 00247
  • Ubicación: 0I-01-03
  • Disponibilidad: 7
  • $38,800

  • Sin IVA (Ex Tax): $38,800
