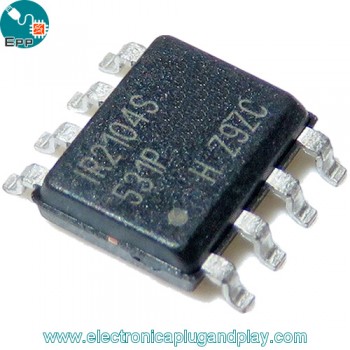

Driver puente H alta potencia IR2104S es un controlador smd para IGBT y MOSFET de potencia de alta velocidad y alto voltaje con 2 canales de salida de referencia dependientes altos y bajos (half-bridge). En los Driver puente H alta potencia IR2104S las tecnologías patentadas HVIC y CMOS inmunes al bloqueo permiten una construcción monolítica resistente. En los Driver puente H alta potencia IR2104S la entrada lógica es compatible con la salida CMOS o LSTTL estándar, hasta una lógica de 3,3 V. En los Driver puente H alta potencia IR2104S los controladores de salida cuentan con una etapa de búfer de alta corriente de pulso diseñada para una conducción cruzada mínima del controlador. El canal flotante se puede utilizar para impulsar un MOSFET o IGBT de potencia de canal N que funcionen de 10 a 600 voltios.

Driver puente H alta potencia IR2104S es traído por Electrónica Plug and Play, está disponible en Bogotá y se hacen envíos a toda Colombia.

Características

• Canal flotante diseñado para operación bootstrap y totalmente operativo hasta + 600Vdc. Tolerante a voltaje transitorio negativo. Inmune a dV / dt.
• Rango de voltaje de alimentación: 10Vdc a 20 Vdc.
• Bloqueo por sub-voltaje de alimentación.
• Entrada lógica compatible para 3.3Vdc, 5Vdc y 15Vdc con prevención de conducción inversa.
• Tiempo muerto establecido internamente a 520ns.
• Salida en fase con la entrada.
• Pin de apagado para ambos canales (SD Negado).
• Retardo de propagación sinconizado para ambos canales.
• Encapsulado: SOIC-8.
• Fabricante: Infineon/IOR.

Aplicaciones

• Control de motores DC.
• Control PWM.
• Luces automotrices.
• Robótica.
• Mecatrónica.

   Hoja Técnica IR2104
